透明PVC制品用什么助剂有利产品加工？PVC加工助剂怎么选

在医用包装、食品容器、透明片材等高端领域，透明PVC制品凭借优异的光学性能和成本优势占据核心地位。而加工窗口窄、热稳定性差、易黄变析出等痛点，导致透明PVC制品良品率不足60%。

那么如何通过助剂体系突破瓶颈，用什么助剂利于透明PVC制品加工，成为行业技术升级的关键命题。

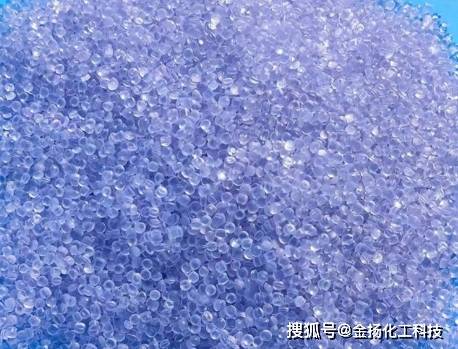

一、透明PVC加工的三大核心挑战

透明PVC产品加工本质是在高温剪切与光学性能间寻找平衡：

热分解风险：PVC在160℃以上释放HCl，引发链式降解，导致制品黄变（YI值＞5）甚至焦化；

塑化不均：分子链刚性高，熔体流动性差，易产生“鲨鱼皮”、流痕等缺陷（表面Ra＞1.2μm）；

界面析出：传统润滑剂与PVC相容性差，迁移至表面形成白雾（雾度值＞15%），破坏透明PVC产品光学均一性。

这些痛点要求助剂体系必须同步实现高效塑化、热稳定护色与零迁移透明，而霍尼韦尔蜡粉316A以其独特的分子设计，正成为破局利器。

二、3类关键助剂的协同作用机制

1. 加工改良剂：塑化引擎

丙烯酸酯类共聚物（如ACR-401）通过长分子链缠绕PVC，传递剪切热，促进熔融均质化：

添加0.5-2phr可缩短塑化时间30%，熔体强度提升50%，消除表面波纹；

与霍尼韦尔蜡粉316A复配时，ACR的内增塑作用与316A的润滑性协同，进一步降低熔体黏度（扭矩下降18%）。

2. 热稳定剂：护色防线

有机锡（如甲基硫醇锡）和钙锌复合体系是透明PVC制品主流选择：

有机锡：透明性最优（透光率＞90%），但成本高且有气味残留；

钙锌稳定剂：环保无味，需复配β-二酮等辅助剂抑制初期着色。

透明PVC产品的热稳定体系中，稳定剂与润滑剂的相容性直接影响黄变指数——极性匹配的霍尼韦尔蜡粉316A可减少稳定剂用量10%。

3. 润滑剂：界面调控核心

传统PE蜡因非极性易析出，而霍尼韦尔蜡粉316A（高密度氧化聚乙烯蜡）通过氧化改性实现三重突破：

极性与透明性平衡：酸值15-18mg KOH/g，与PVC极性匹配，0.3phr添加量下雾度≤1.0%，透光率保持92%以上；

金属剥离性：在模具表面形成定向吸附膜，脱模力降低40%，消除280℃高温积碳；

零迁移保障：分子量分布窄（粘度8500cps@150℃），分解温度＞300℃，经1000h老化无析出。

案例印证：某医用滴管厂商采用316A（0.2phr）+有机锡（1.5phr）体黄变指数YI从4.2降至1.8，脱模不良率归零。

三、霍尼韦尔AC-316A：透明PVC的“光学守护者”

霍尼韦尔蜡粉316A在透明PVC产品加工中展现不可替代性：

1. 塑化-润滑动态平衡

促进熔体流动：降低熔体黏度35%，注塑填充时间缩短20%，同时避免过度剪切导致的分子链断裂；

同步改善表面：制品光泽度（60°角）从70GU提升至85GU，Ra值降至0.6μm以下，实现镜面效果。

2. 高温耐受与安全合规

耐热性：熔滴点140℃，维卡软化点不受影响，适配CPVC等高温加工场景（190-210℃）；

食品级认证：通过FDA 21CFR，适用于食用油瓶、保鲜膜等直接接触场景。

3. 复配增效技术

与ACR加工助剂协同使用时：

ACR加速PVC初级塑化，316A优化后期流动性与脱模，加工能耗降低15%；

在阻燃透明PVC中（如添加氢氧化铝），316A可提高阻燃剂分散度，避免团聚亮点（ΔE＜0.5）。

四、实战指南：不同透明PVC产品的助剂配方

1高透医用制品（滴管、血袋）

配方：PVC(SG-7) 100份 + 有机锡稳定剂 1.8-2.2份 +?霍尼韦尔蜡粉316A?0.15-0.25份 + ACR-401 1.0份

工艺要点：

316A与PVC预混后主喂料，避免局部浓度过高；

挤出温度控制：后段165℃→前段185℃，模头190℃；

模温60℃保压，缓冷消除内应力条纹。

2食品包装瓶（食用油瓶、矿泉水瓶）

配方：PVC(SG-7) 100份 + 钙锌稳定剂 4.0份 + MBS抗冲剂 8份 +?霍尼韦尔蜡粉316A?0.2份

优势：析出风险归零，长期接触油脂无白雾；落球冲击强度＞50kJ/m?，瓶体抗跌落性能提升。

3 透明片材（广告灯箱、装饰板）

配方：PVC(SG-7) 100份 + 复合有机锡 1.5份 +?霍尼韦尔蜡粉316A?0.3份 + 荧光增白剂 0.01份

效果：透光率＞91%，雾度≤1.5%，达光学级标准；压延辊脱模周期延长3倍，年节省模具清理成本超20万元。

霍尼韦尔蜡粉316A以氧化聚乙烯蜡为基体，凭借高透明度、超强金属剥离性与热稳定优势，不仅解决了黄变、脱模、析出等传统难题，更推动了医用级、食品级透明PVC材料的品质跃升。
