ABS开裂原因是什么,怎么解决呢

ABS材料凭借优异的机械性能和加工特性，在汽车、电子、家电领域广泛应用。然而，”ABS材料开裂“问题频发，严重影响产品可靠性。本文深度解析开裂核心根源，并提供实用改善方案，助您根除顽疾。

一、ABS材料开裂的五大根源

1内应力集中（主因）

工艺残留应力：过高的注塑压力/速度、不均冷却、过早顶出导致分子链冻结变形。残余应力在薄弱区（如壁厚突变处、嵌件周围）极易诱发ABS材料开裂。

· 设计缺陷：锐角、急剧壁厚变化（比例＞2:1）、无圆角加强筋根部，形成天然应力集中点。

· 装配应力：过紧螺丝锁固、强变形卡扣安装，外力叠加诱发开裂。

2环境应力开裂（ESC）

化学介质侵蚀：当ABS材料受应力时接触溶剂（酮类、酯类、醇类）、油脂、强酸强碱，分子链被弱化，产生脆性断裂。这是现场失效的常见原因。

3材料选型与批次问题

牌号不匹配：高橡胶含量ABS韧性好但耐化学性差；低橡胶含量耐化性好但韧性不足。选错类型直接导致ABS材料开裂风险。

· 批次波动：橡胶相分布不均、回收料过量、助剂析出等造成性能波动。

4关键加工缺陷

水分残留：未充分干燥（80-85°C烘2-4小时）导致水汽银纹，强度骤降。

熔体降解：温度＞250℃或高剪切使分子链断裂，脆性增加。

分子过度取向：高速注塑使分子链单向排布，冷却收缩不均引发内裂。

5老化与环境侵蚀

热/紫外线老化：丁二烯相氧化脆化，材料韧性丧失。

长期溶剂暴露：低浓度溶剂蒸汽持续侵蚀，缓慢诱发ABS材料开裂。

二、系统改善解决ABS开裂的关键措施

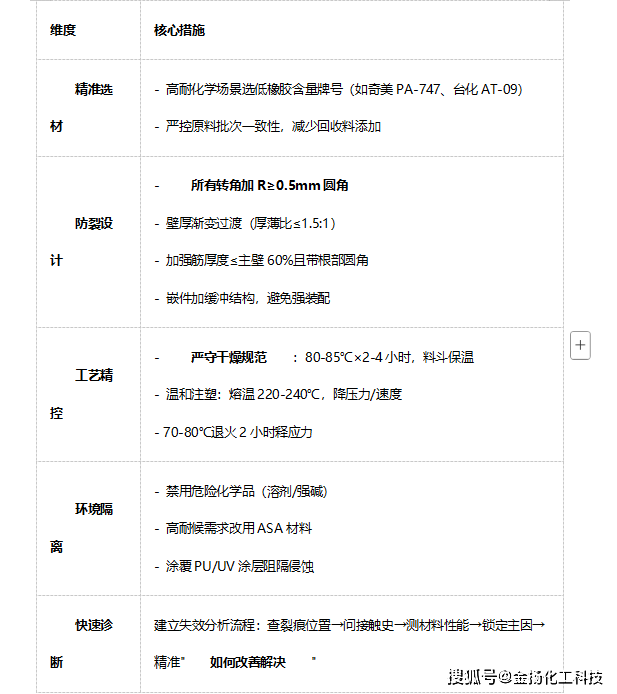

针对上述成因，需采取五维策略改善

三、关键行动点：预防胜于补救

有效解决ABS材料开裂问题的核心在于系统性预防：

1. 设计先行：从源头消除应力集中结构（圆角！渐变壁厚！）；

2. 材料匹配：根据化学暴露风险选择抗ESC牌号；

3. 严守工艺：干燥、温控、退火三大纪律不可妥协；

4. 环境管控：建立化学品禁入清单；

5. 快速响应：开裂后24小时内启动失效分析，针对性优化。

上述措施的协同实施，可显著降低ABS材料开裂风险。当问题发生时，参照诊断流程明确主因有的放矢，可避免重复失效。理解ABS材料特性，建立全流程防裂体系，是保障产品耐久的核心竞争力。唯有系统性措施方能彻底根治ABS材料开裂痼疾！
