内应力是如何产生的,高粘度pc怎么减少内应力

在工程塑料的世界里，内应力就像潜伏的破坏者。对于高粘度PC材料，这个挑战被无限放大。高粘度PC以其分子量大而闻名，流动特性差异显著。当您与这种坚韧材料打交道时，深刻理解内应力是如何产生并掌握其控制策略，决定了零件性能稳定与失效风险的分水岭。

一，内应力的秘密：微观不平衡的宏观破坏力

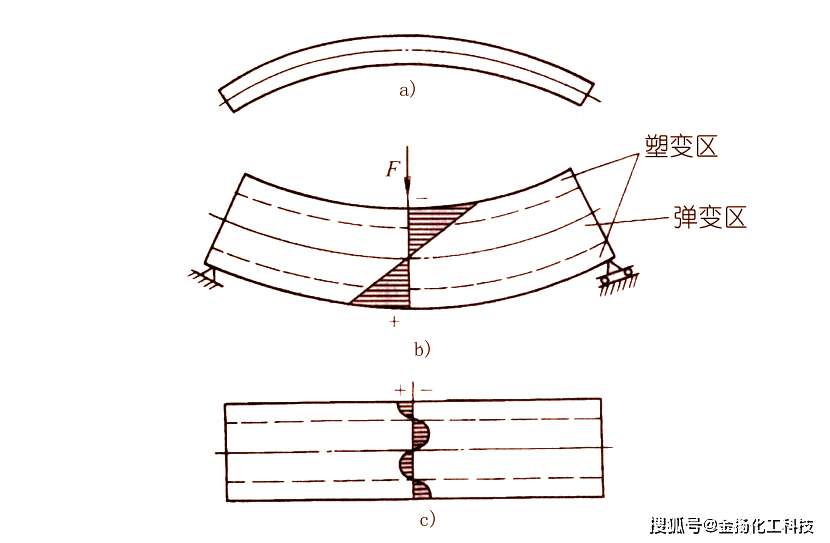

内应力并非外来力量，而是材料内部固有的“紧张状态”。其核心成因离不开几个层面：

1热力不协调：塑料加工尤以注塑成型显著，熔体注入模具后表面急速冷却固化，芯部却缓慢降温。这种温差导致材料不同区域收缩程度不同步，内应力必然积聚——这正是冷却阶段最关键的压力之源。

2分子链的“被安排”：聚合物熔体高速注入模腔时，靠近表面的分子链被强烈拉伸取向并随即冷却锁定。这种分子层次的定向排列与材料各向同性趋势矛盾，构成取向内应力的重要组成部分，在高粘度PC中尤为突出。

3形态转变的“拉扯”：结晶型塑料结晶度分布不均匀、晶区与非晶区体积变化各异，亦会引发内部压力差，导致内应力滋生。尽管PC属非晶态，但其同系材料或共混物的结晶特性亦值得警惕。

二，高粘度PC：内应力的强化战场

高粘度PC意味着什么？高分子量、长分子链紧密缠绕，分子间摩擦阻力倍增。这种高熔体粘度带来了独特挑战：

· 流动如“逆水行舟”：熔体在模具内流动阻力陡增，填充不易均匀，尤其薄壁区域或结构复杂部件，加剧剪切，致使不同区域冷却差异被放大，内应力分布更复杂、水平更高。

· “困在”模具更难动弹：冷却开始后，高粘度熔体更难调整姿态补偿收缩差异，分子链解取向松弛阻力更大，残余的取向内应力更难释放。

· 对温度更敏感：高粘度PC熔体对温度变化更敏感，小的加工温差也会显著改变粘度及流动行为，使得工艺控制不当更易引发内应力集中问题。

三，高粘度PC内应力控制五大策略：从设备到工艺全链优化

应对高粘度PC的内应力挑战，系统化的解决方案是关键：

优化温度控制：精密调节减少热源压力差

1升高熔体与模具温度：提高料筒温度和模具温度（可达90-120°C，视牌号定），有效降低熔体粘度，改善流动性及充填性能，同时缩小区间温差，这是降低热致内应力最基础且有效手段。

· 2保压与冷却精控：?设置合理的保压压力和时长，补充熔体冷却收缩损失。冷却水温与时间精确管理，确保均匀散热，让高粘度PC分子有时间“冷静调整”，避免骤然冷却激发的剧烈内应力。

重塑模具设计：让高粘度熔体顺畅通行

1流道与浇口科学放大：采用大尺寸圆形流道、扇形/膜状/点浇口设计，显著降低流动阻力与剪切力，是解决高粘度PC填充困境、减少局部取向与不均内应力的基石策略。

2模具温度均衡保障：模具温度控制系统确保表面温度一致性至关重要，任何冷点都会固化出高区域内应力。必要时考虑分区温控技术。

退火释放术：热处理深层削减内应力

退火是解除高粘度PC内部“紧绷状态”的核心后处理手段：

1升温解锁分子链：将零件置于热风循环烘箱内，缓慢升温（推荐速率30°C/h）至玻璃化转变温度(Tg)以下10-20°C（如PC材料约110-130°C区间）。

2保温“熔融记忆”：关键保温阶段让分子链获得足够活动能力重置位置、释放残留应力。保温时间需依据高粘度PC制件厚度及应力水平严控。

3缓冷防“回弹”：降温阶段务必缓慢（降温速率≤30°C/h，厚壁件更低），防止内应力再次引入
