pp料出现白点,磕碰容易发白怎么解决

PP料以其高性价比和优良性能成为通用塑料之王，但其制品常面临两大外观顽疾：表面分散的白点与磕碰容易发白。这不仅影响美观，更暗示着材料内部存在隐患。作为化工材料专家，本文将深入解析成因，并提供系统解决方案。

一、PP料制品“白点”的根源深度剖析

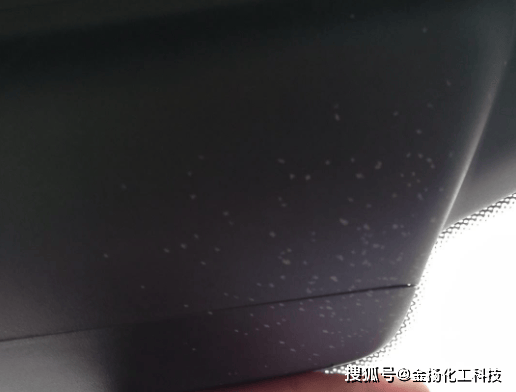

当您在PP料注塑件表面发现细小、云雾状的白色斑点或颗粒，问题通常指向以下几个方面：

1. 水分滞留“爆破点”：PP料虽吸湿性不强，但粒料运输储存过程中难免吸附微量水分。若干燥不彻底（尤其回用料比例高时），高温注塑时水分急速气化，在制品内部形成微小气泡，冷却后即表现为肉眼可见的白点。

2. 塑化不均“粉粒团”：注塑机螺杆塑化能力不足、料筒温度设置过低或螺杆背压太小，导致PP料粒料未能完全熔融均匀分散。未熔的粉末或微小颗粒料混入熔体中，形成与基体折射率不同的硬质白点。

3. 外来异物“入侵者”：生产环境粉尘污染、不同颜色或牌号的PP料混料、设备清机不彻底残留杂质、破碎料含有未分离的标签或金属屑等，都会作为异物造成明显的白点。

4. 热氧老化“降解点”：?料筒温度过高、熔体在高温区停留时间过长，导致局部PP料分子链发生热降解或氧化降解。这些降解物颜色偏黄白，在制品中聚集形成白点（常伴随发黄现象）。

二、系统解决方案：从根源消灭白点与磕碰发白

解决PP料制品出现白点和磕碰容易发白问题，需进行全流程精细化管控：

(一) 原料处理与选择是基石

· 严格干燥控制：对所有PP料（新料+回用料）进行充分干燥。推荐使用除湿干燥机，设定料斗温度80-90°C，干燥时间2-3小时以上，确保料粒含水量<0.02%。

· 强化来料检验与物料管理：控制回用料添加比例（通常不超过30%），严格筛选、清洗、干燥再生料。不同牌号、颜色的PP料隔离存放，防止交叉污染。

· 优选高抗冲牌号或改性PP料：?对于易磕碰容易发白的应用场景（如薄壁周转箱、汽车内饰件），选择高熔体强度PP、嵌段共聚PP（PP-B）或添加高质量增韧剂（如高乙烯含量POE）的改性PP料。

(二) 工艺参数的精益求精是关键

· 优化塑化温度与速度：

o 适当提高料筒中后段温度（防止螺杆剪切生热过高），确保PP料充分塑化均匀但不过热降解。使用低压缩比螺杆有助于避免局部过热。

o 适当提高螺杆背压（3-8Bar），提升熔体密实度与均一性，减少白点。

· 改善模具填充与冷却：

o 采用适当的注射速度与压力曲线，避免熔体在模腔内发生过度剪切生热。

o 确保PP料冷却充分均匀。延长冷却时间，优化模具水道设计，控制模温在30-60°C（视具体牌号）。均匀冷却可减小内应力，降低磕碰容易发白风险。

· 合理保压切换与脱模：?保压压力设置合理，确保补缩的同时不引入过高冻结应力；优化顶出系统（如增大顶出面积、减小顶出速度），防止脱模顶白（也是一种应力发白）。

(三) 模具与设备维护是保障

· 定期彻底清机：更换颜色或牌号前务必彻底清理注塑机料筒、螺杆和模具流道。

· 模具清洁与维护：定期清洁模具型腔、排气槽，防止油污、锈迹、残留物造成白点。确保排气通畅，避免困气导致局部高温烧焦或白点。

· 优化浇注系统设计：采用大尺寸冷料井，有效捕获前锋冷料，防止其进入型腔形成白点；浇口位置与尺寸设计利于熔体平缓填充，减小取向应力
