PVC包装袋高温起皱原因是什么,怎么解决起皱问题

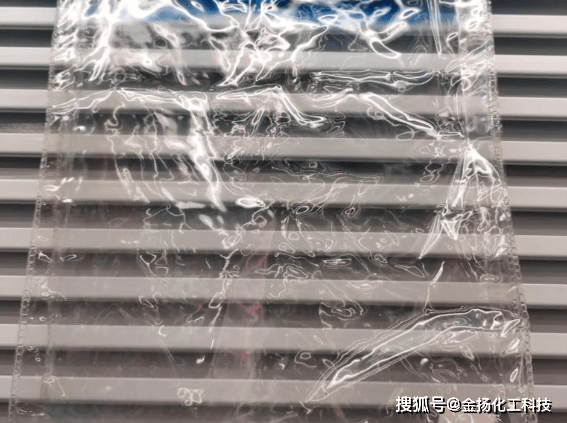

PVC包装袋在高温环境下易出现起皱问题，不仅影响外观，更可能削弱其密封性和力学性能，导致产品报废率上升。本文将深入解析PVC包装袋高温起皱原因，并系统阐述怎么解决起皱问题，为行业提供关键技术参考。

一、PVC包装袋高温起皱的三大根源

1材料热稳定性不足与增塑剂迁移

PVC在120℃以上易发生热降解，分子链断裂释放氯化氢（HCl），导致结构弱化。同时，高温促使增塑剂从内部迁移至表面，破坏材料均一性，引发局部收缩和褶皱。这是核心的PVC包装袋高温起皱原因之一，尤其对高增塑剂含量的软质PVC影响显著。

2加工工艺参数失控

热封温度/时间不匹配：温度过高或热封时间过长，会使PVC过度熔融，冷却时因收缩不均形成褶皱。例如，BOPP/PE复合结构因材料耐温性差异更易失衡。

冷却不足：若冷却压力不足或水温过高，熔融态PVC无法及时定型，残留应力释放后导致袋体变形。

3环境应力与设计缺陷

高温仓储或运输中，外部热应力叠加材料内部残余应力，加速起皱。此外，模具脱模锥度过小、圆角半径不足，或包装袋厚度突变区域易形成应力集中点

二、系统性解决方案：从材料到工艺优化

针对上述PVC包装袋高温起皱原因，需采取多维度策略优化生产过程。以下是关键怎么解决起皱问题的方法：

1材料配方与结构升级

添加热稳定剂：铅盐或有机锡类稳定剂可抑制PVC高温分解，减少HCl释放，维持分子链完整性。

降低增塑剂比例或选用耐迁移型增塑剂（如聚酯类），避免高温下析出。

复合增强层：在PVC中层复合PET或铝箔，提升整体耐温性与抗形变能力。例如PET/AL/CPP三层结构可显著减少蒸煮后起皱。

2精密控制加工参数

热封工艺优化：

采用热封梯度仪精准测试，确定最佳温度-压力-时间组合（例如：温度130~150℃、压力0.2~0.4MPa、时间1~2秒）。

使用分段递减保压曲线，避免过度压缩。

强化冷却定型：

确保冷却水温≤25℃、循环充足，并在压力下充分定型以消除内应力。

3设备与模具改进

模具设计：增大脱模锥度与圆角半径（建议≥R2mm），减少局部应力。

抽真空系统维护：定期检查密封性，避免漏气导致成型阶段压力波动。

安装助压装置：辅助片材贴合模具，防止吸塑时熔塌起拱。

4后处理与环境控制

热退火处理：对高要求制品，在Tg温度以下（如60~80℃）保温退火，释放残余应力。

仓储管理：温度控制在30℃以下、湿度<85%，避免热源直射。

三：结语

PVC包装袋高温起皱原因本质是材料特性、工艺缺陷与环境应力的叠加效应。通过稳定配方设计（如添加稳定剂、复合铝箔）、精确调控热封参数（借助热封梯度仪）、优化模具及强化冷却，可显著降低起皱风险。掌握这些怎么解决起皱问题的技术，不仅能提升PVC包装袋的合格率，更将增强其在高温场景（如蒸煮食品包装）中的竞争力。
