PP和PA合金生产成本是多少,如何做到低成本

PA/PP合金作为聚丙烯（PP）与聚酰胺（PA）的复合体系，在汽车部件、电子电器及建材领域应用广泛。但企业普遍面临核心痛点：PP和PA合金生产成本究竟是多少？事实上，其成本区间波动显著，通常介于1.2万-2.5万元/吨，具体取决于原料路线、配方设计及工艺选择。本文将深入剖析成本构成要素，并系统阐述做到低成本的实战策略。

一、为什么PA/PP合金生产成本差异显著？

1原料成本波动主导价格体系

PP和PA合金生产成本是多少？首要变量来自原料路径。当前PP生产已形成油制（52.26%）、PDH制（22.71%）、煤制（17.75%）三足鼎立的格局。油价上涨时，油制PP成本骤增；煤价高位运行则削弱煤制路线优势；PDH工艺更易受进口丙烷价格波动的冲击。例如2022年丙烷成本高企导致PDH制PP长时间亏损，开工率一度跌至50%以下。这种波动直接传导至PP和PA合金生产成本中。

2工艺路线选择显著影响综合成本

相容剂添加必要性：PA/PP极性差异大，直接共混性能差，必须添加相容剂（如PP-g-MAH）。但马来酸酐接枝物价格高昂，占比达3-5%时将显著推高成本。

再生料应用空间：使用再生PA6（来自废旧地毯）可降低原料成本30%以上，但需平衡再生料导致的性能下降问题。

3添加剂体系成本占比超预期

合金需添加阻燃剂、抗静电剂等实现功能化。例如汽车内饰件要求耐黄变和抗静电，需加入硫代二丙酸双十八醇酯（0.5-1.5份）及复配抗静电剂（0.8-1.5份），此类专用助剂单价高，直接拉升PP和PA合金生产成本。

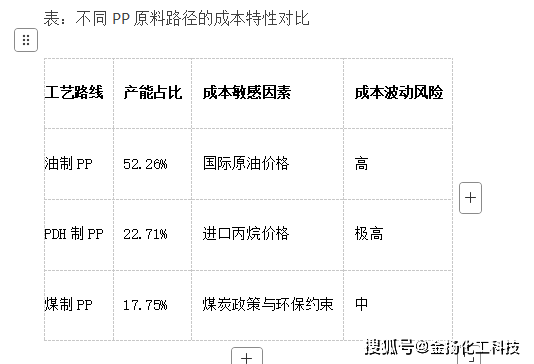

表：不同PP原料路径的成本特性对比

二、如何做到低成本？四项关键技术路径

（一）再生PA6循环利用：原料成本降低30%以上

再生PA6来源于废旧地毯（占全球尼龙产量的30-40%），经破碎、清洗、造粒后，乌氏粘度控制在2.0-2.7，以30%-80%比例替代原生PA6。此举直接削减原料成本30%，且符合循环经济政策要求。需注意的是，需通过增容剂（如PP-g-MAH 5%）补偿再生料导致的力学损失，才能实现PP和PA合金生产成本与性能的平衡。

（二）复配相容剂体系：优化界面同时降低成本

单一相容剂效率低且用量大。创新方案采用马来酸酐接枝PP+硅烷偶联剂+环氧树脂复配体系（总添加量1-3%），通过协同效应提升PA分散性。实验表明，此体系可使冲击强度提高20%，同时降低相容剂成本15%。这也为解决如何做到低成本并维持性能提供了关键技术支撑。

（三）工艺设备优化：能耗与效率双改善

高扭矩挤出工艺：采用比扭矩18 Nm/cm?的ZSK70双螺杆挤出机（如科倍隆系统），加工温度分段控制（160-240℃），主螺杆转速400r/min，产能可达2500kg/h，能耗降低25%。

阻燃剂原位复合技术：将蒙脱土与膨胀型阻燃剂（聚磷酸铵/季戊四醇）在120-140℃熔融共混，添加2phr即可达UL94 V-0级，减少阻燃剂用量30%。

（四）功能助剂减量技术

耐黄变体系优化：用硫代二丙酸双十八醇酯（0.2份）+纳米TiO?（0.3份）替代高价有机耐黄变剂，成本降低40%。

润滑剂内迁移设计：硬脂酸锌（0.3-0.5份）加工中迁移至表面填充缺陷，减少外添加润滑剂需求。

三、低成本实战案例：汽车保险带拉环材料

天津某公司采用再生PA6（70%）+煤制PP（25%）+复配阻燃剂（5%）方案：

原料端：再生PA6成本较原生PA6低35%，煤制PP价格波动小于油基路线；

工艺端：115℃预处理阻燃剂提升分散性，减少添加量10%；

性能端：-30℃冲击强度保持85kJ/m?，阻燃达UL94 V-0。

此案例完美诠释如何做到低成本并满足高端部件要求，综合成本控制在1.6万元/吨，显著低于市场均价。

结语

控制PP和PA合金生产成本是多少的核心在于原料再生化、相容体系高效化、工艺精益化。通过再生PA6循环利用、复配相容剂、高产能挤出工艺及功能助剂减量，可将成本压缩至1.2万-1.8万元/吨区间，降幅达30%。未来随着相容剂国产化及连续化工艺普及，PP和PA合金生产成本有望进一步下探，为新能源汽车、智能设备提供更高性价比的材料选择。
