PA6加玻纤缩水,pa6材料出现飞边怎么解决呢?

一、PA6加玻纤缩水原因分析与应对策略

PA6（聚酰胺6）因其优异的力学性能、耐热性及加工便捷性，广泛应用于汽车、电子、机械等领域。然而，在添加玻纤（GF）增强后，PA6的缩水问题与飞边缺陷常成为生产中的技术难点。本文将围绕PA6加玻纤缩水原因和飞边处理两大核心问题，提供系统性解决方案。

1. PA6加玻纤缩水的核心诱因

（1）材料特性与结晶行为

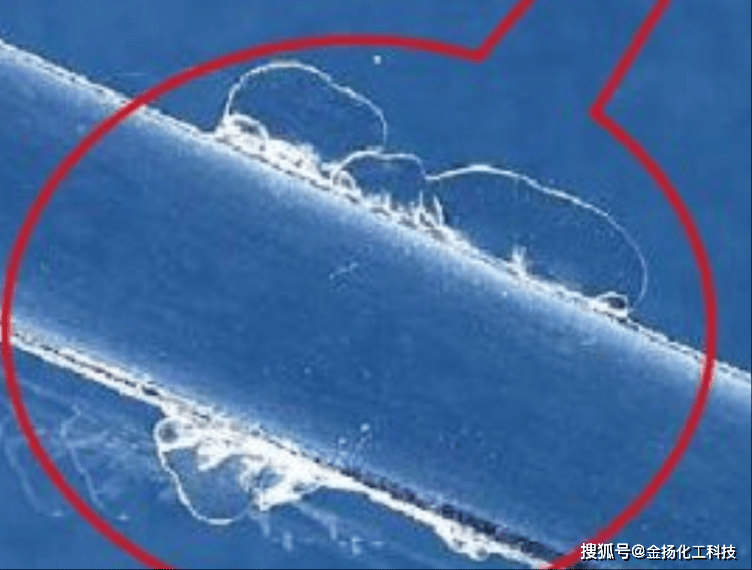

PA6本身具有高结晶度（约40%-60%），加玻纤后虽能提升刚性，但纵向与横向收缩率差异显著。例如，PA6+30%玻纤的纵向收缩率可降至0.4%-0.7%，横向仍达1.5%。这种各向异性源于玻纤在流动方向上的取向排列，导致冷却时不同方向的体积收缩不一致。

（2）加工条件的影响

模具温度：高温模具（80-120℃）虽能提升材料结晶度，但会加剧收缩率；低温模具（20-40℃）则适用于薄壁件以减少变形。

注射压力与保压时间：压力不足或保压时间过短，熔体无法充分补缩，易在厚壁区域形成缩孔。

（3）模具设计的局限性

流道设计不合理（如浇口位置偏移）会导致熔体填充不均，加剧局部收缩。研究表明，优化冷却通道布局（靠近型腔表面、均匀分布）可使收缩率降低20%。

2. 解决PA6加玻纤缩水的关键技术

（1）工艺参数优化

分段注射：在充填薄壁区域时降低速度，减少剪切生热；厚壁区域提高速度以补缩。

模温控制：采用动态模温技术（如RHCM），高温充填后快速冷却，平衡结晶度与收缩率。

（2）材料预处理与改性

充分干燥：PA6吸湿性强（平衡吸水率3%-4%），未干燥的原料会因水解降低黏度，加剧收缩。建议干燥条件：80℃×4-6小时。

添加防缩剂：如成核剂（1022FDX99牌号）可细化晶体结构，使收缩率下降30%

（3）模具设计创新

浇口位置优化：优先在制品对称中心或厚壁处设置浇口，减少流动不平衡冷却系统改进：采用随形水路或3D打印异形水道，提升冷却均匀性。

二、PA6飞边问题的成因与系统性处理方案

飞边（溢边、披锋）是PA6注塑中另一常见缺陷，尤其在分型面、顶针孔等位置高发。其本质是熔体突破模具闭合间隙，需从材料、设备、工艺三方面协同解决。

1. PA6飞边产生的关键因素

（1）材料流动性过高

PA6熔体黏度低（尤其吸水后），加玻纤虽能提升刚性，但若工艺温度过高（＞250℃），流动性仍会显著增加，导致溢料。

（2）锁模力不足

当注射压力×制品投影面积＞设备额定锁模力时，模具分型面被胀开。例如，生产投影面积1000cm?的PA6制品需锁模力≥400吨（按40MPa模内压力计算）。

（3）模具精度缺陷

分型面磨损、排气槽过深（＞0.03mm）或滑块配合间隙超标（＞0.02mm），均会形成溢料通道。

2. PA6飞边处理的高效对策

（1）工艺参数精细化调控

多级注射：充填至90%时切换为低速低压，避免末端过压。

降低熔体温度：PA6料筒温度建议220-240℃，玻纤增强型号可提高10-20℃以改善分散性。

（2）模具维护与升级

分型面修复：定期抛光并检测平面度（误差＜0.01mm/m?）。

排气系统优化：采用阶梯式排气槽（深度0.01-0.02mm），避免熔体渗入。

（3）设备与材料适配

选用高精度注塑机：确保四根格林柱受力均匀，模板平行度误差＜0.05mm。

改用高黏度牌号：如UBE 1022C2（高黏度阻隔树脂），可减少流动渗透风险。

三、总结：PA6加玻纤与飞边问题的协同管理

PA6加玻纤的缩水与飞边问题需通过“材料-工艺-模具”三位一体的策略解决。例如，采用低温干燥（控制吸湿）、多级注射（平衡填充）与高精度模具（减少间隙）的组合方案，可同步提升尺寸稳定性与表面质量。对于要求严苛的汽车部件或电子外壳，建议引入气体辅助注塑（GAIM）技术，通过内部气道设计彻底消除厚壁缩痕。

通过上述系统性优化，PA6加玻纤制品的合格率可提升至95%以上，为企业降本增效提供坚实保障
