关于

新闻中心

一、PP材料改性：解锁性能潜力的关键技术路径

聚丙烯（PP）凭借其轻质、耐腐蚀、加工灵活等特性，成为应用最广的通用塑料之一。然而，原生PP在耐低温冲击性、刚性、耐热性等方面存在局限，通过PP材料改性的创新实践，可显著拓展其应用边界。本文将系统解析三大改性技术体系，并重点探讨PP加玻纤的工程价值，为行业提供全链条解决方案。

二、PP材料改性填料选择

填充改性是PP材料改性中最经济高效的方案，通过在PP基体中添加无机或有机填料，可同步实现性能优化与成本控制。

· 无机填料：碳酸钙、滑石粉、硅灰石等可提升材料刚性（弯曲模量最高提升300%）、耐热性（热变形温度提高20℃）及尺寸稳定性。例如，15%滑石粉填充PP的拉伸强度可达30MPa，同时降低原料成本15%-20%。

· 有机填料：木粉、竹纤维等生物基材料在环保包装领域崭露头角，但需配合相容剂使用以避免界面结合问题

· 纳米填料：蒙脱土、碳纳米管等可赋予PP抗静电、阻隔等特殊功能，但分散工艺要求严苛

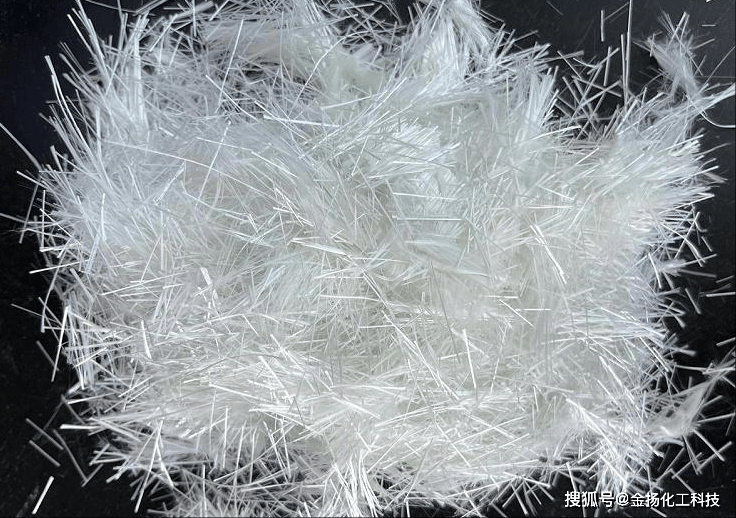

三、PP加玻纤作用：从力学强化到产业化应用

1 力学性能的飞跃式提升

最显著体现在力学增强：

2 尺寸稳定性与耐候性突破

玻纤的刚性骨架结构使PP收缩率从1.5%-2%降至0.3%-0.8%，特别适用于精密注塑件。在汽车前端模块应用中，玻纤增强PP的尺寸公差可控制在±0.05mm

3 特殊场景的功能适配

· 耐疲劳性：长玻纤增强PP（LGFPP）在120℃下的疲劳强度是普通PP的2倍，成为发动机罩盖的首选材料

· 环保优势：玻纤增强PP可100%回收再利用，符合欧盟ELV指令要求

四、怎么看PP材料是否加了玻纤：五大实用鉴别法

1 物理观察法

· 断面分析：玻纤增强PP断裂面呈现明显纤维凸起，纤维长度通常为0.2-0.8mm。

· 表面触感：未做表面处理的玻纤增强PP制品常有细微颗粒感，光泽度较普通PP低30%-50%

2 燃烧实验法

点燃样品后，普通PP完全熔融燃烧，而PP加玻纤作用会使燃烧残留白色玻璃纤维骨架，且燃烧速度降低40%以上

3 密度测试法

由于玻纤密度（2.5g/cm?）高于PP（0.9g/cm?），30%玻纤填充PP密度可达1.12g/cm?，可通过浮沉实验初步判断

4 溶剂溶解法

将样品浸泡在二甲苯中（110℃加热），普通PP完全溶解，而玻纤增强PP溶液会残留絮状纤维物质。

5 仪器检测法

· 电子显微镜：放大500倍可清晰观测玻纤分布形态，长玻纤增强PP纤维长度＞3mm

· 热重分析(TGA)：玻纤增强PP在600℃高温下的残留物占比达20%-40%，与添加量正相关

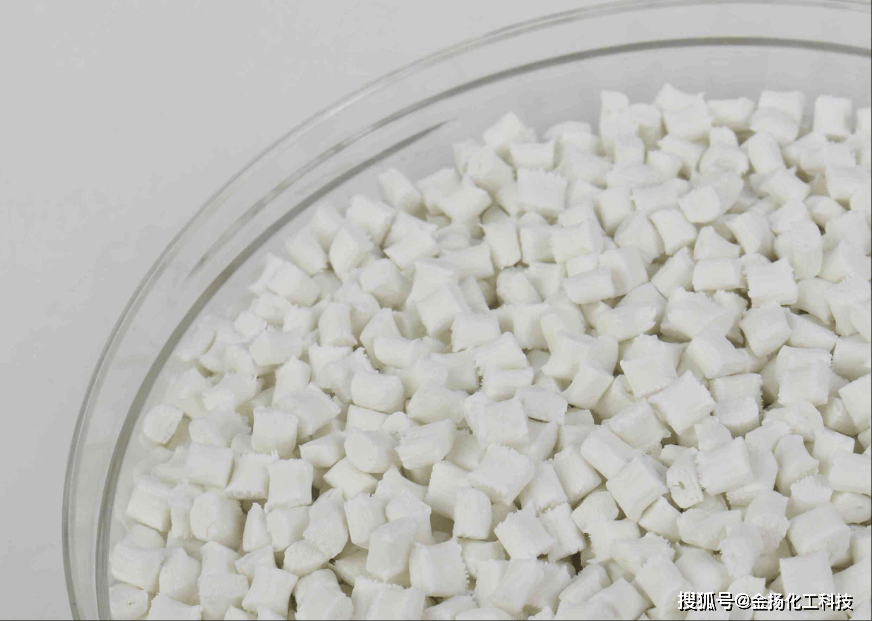

五、应用案例：玻纤增强PP的产业化实践

1 汽车轻量化解决方案

· 前端模块：长玻纤增强PP替代金属，减重40%的同时满足120℃耐热要求

· 电池托盘：40%玻纤填充PP通过UL94 V-0阻燃认证，应用于新能源汽车

2 高端家电创新

· 洗衣机内筒：玻纤增强PP耐氯水腐蚀性提升5倍，寿命延长至10年

· 微波炉支架：在180℃连续工作中保持尺寸稳定，变形率＜0.1%

标签：
