pc/abs合金是什么,pc/abs合金容易断裂怎么解决呢

在工程塑料领域，PC/ABS合金凭借其独特的性能组合，成为汽车、电子、家电等行业的明星材料。作为聚碳酸酯（PC）与丙烯腈-丁二烯-苯乙烯共聚物（ABS）的共混产物，PC/ABS合金既继承了PC的高强度、耐热性，又融合了ABS的易加工性和成本优势。而在实际应用中，PC/ABS合金容易断裂的问题常困扰工程师。

一、PC/ABS合金是什么？

1. 材料本质与合成工艺

PC/ABS合金是通过物理共混或化学聚合将PC与ABS结合而成的热塑性复合材料。PC提供刚性、耐高温（维卡软化温度可达142℃）和抗冲击性，而ABS则赋予材料良好的流动性和表面光洁度。两者的配比通常为30%-70% ABS与70%-30% PC，具体比例根据应用需求调整。例如，汽车内饰件多采用70% PC与30% ABS的配比，以平衡耐热性与成型效率。

2. 相容性与增容技术

尽管PC与ABS部分相容，但界面结合力不足可能导致性能波动。为此，需添加增容剂（如马来酸酐接枝POE、SMA等）改善两相界面，提升冲击强度与热稳定性。研究表明，添加2%-5%的增容剂可使缺口冲击强度提升30%以上。

3. 核心特性概述

PC/ABS合金兼具以下特性：

机械性能：拉伸强度50-70 MPa，冲击强度达PC的3-4倍；

耐热性：热变形温度80-125℃，长期使用温度可达90-95℃；

加工性：熔融粘度较纯PC降低1/3，成型温度范围230-300℃，适合复杂结构注塑。

二、PC/ABS合金有什么优点？

1. 综合性能卓越

PC/ABS合金的优点体现在多方面性能平衡

抗冲击性：常温缺口冲击强度达40-50 kJ/m?，低温环境下仍保持韧性，适用于汽车保险杠等动态载荷部件；

耐候性：经2年户外曝露后，力学性能保留率超90%，优于纯PC

阻燃性：通过添加磷系或硅系阻燃剂，可达到UL94 V-0级，满足电子设备防火需求。

2. 加工与成本优势

PC/ABS合金的优点还体现在加工效率与经济性上

成型便利：熔体流动性好，可高速注塑（注射速度达32.3 g/s），减少生产周期

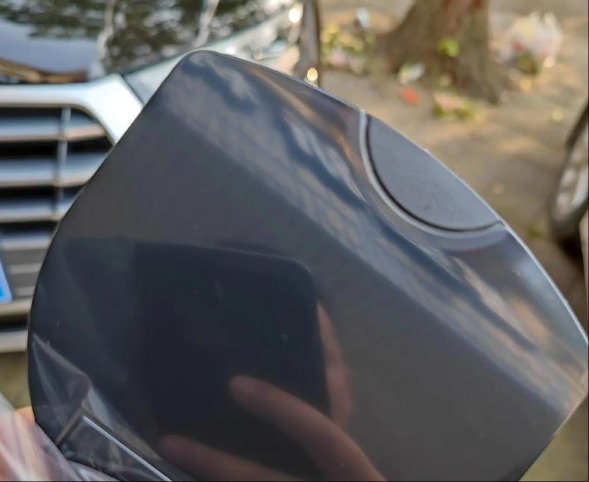

表面质量高：制品光泽度优异，可直接电镀或喷涂，降低二次加工成本

成本优化：相比纯PC，材料成本降低20%-30%，同时减少能耗

3. 应用领域广泛

从汽车仪表板、电子外壳到医疗设备，PC/ABS合金的应用覆盖多个行业：

汽车领域：耐高温仪表板、门把手、空调出风口（长期耐受100℃以上环境）

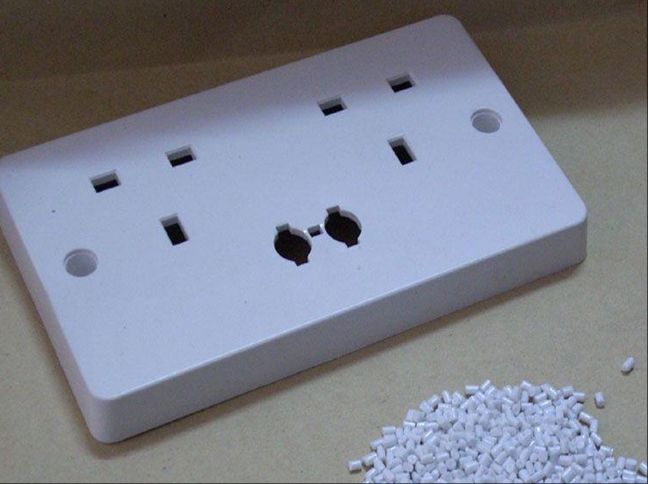

电子电器：笔记本电脑外壳、打印机结构件（兼具阻燃与抗冲击性）；

建筑与医疗：耐化学腐蚀水管、无菌医疗器械外壳（通过FDA认证）

三、PC/ABS合金容易断裂怎么办？

1. 断裂成因分析

PC/ABS合金容易断裂怎么办的解决需先明确失效机制：

环境应力开裂（ESC）：化学试剂（如油脂、清洁剂）与机械应力协同作用，导致分子链断裂，占失效案例的25%

加工缺陷：干燥不充分（湿度＞0.04%）、注塑温度过高（＞270℃）或冷却不均引发内应力

材料老化：紫外线或热氧化导致分子链降解，韧性下降。

2. 系统性解决方案

针对PC/ABS合金容易断裂怎么办的问题，可采取以下措施：

（1）材料改性优化

增韧剂添加：引入POE、EPDM等弹性体（5%-15%），形成“海岛结构”吸收冲击能，冲击强度提升5-10倍；

耐化学改性：选用高丙烯腈含量ABS或耐溶剂PC基材，降低ESC风险

（2）工艺参数控制

严格干燥：90-110℃预干燥2-4小时，湿度控制＜0.04%；

温度精准调控：注塑温度240-260℃，模温80-100℃，避免热降解或冷却应力

低压高速注塑：注射压力2.6-6.1 MPa，缩短熔体停留时间，减少分子链断裂。

（3）设计与后处理改进

结构优化：避免尖锐转角，采用圆角设计（R＞0.5mm）分散应力；

退火处理：120℃退火1-2小时，消除残余应力，提升尺寸稳定性；

表面涂层：喷涂UV吸收剂或耐化学涂层，延缓环境老化。
