PC料出现蛇形纹怎么解决，注塑件表面蛇形纹成因

在注塑成型领域，PC料蛇形纹（聚碳酸酯材料表面蛇形流动痕迹）是一种常见的外观缺陷，直接影响产品品质与市场竞争力。本文将从PC料的蛇形纹是什么、注塑件表面蛇形纹成因，以及PC料出现蛇形纹怎么办三个核心维度展开分析，结合工艺优化与模具设计策略，为从业者提供系统性解决方案。

一、PC料的蛇形纹是什么？

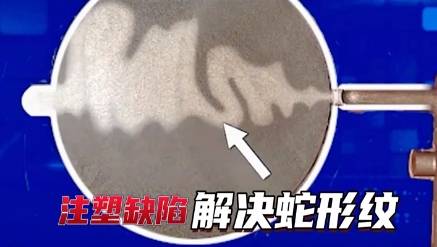

PC料蛇形纹是指聚碳酸酯（PC）在注塑成型过程中，熔体从浇口高速喷射进入型腔时形成的蛇形流动痕迹。其外观呈波浪状或螺旋状，多出现在浇口附近或制品表面，严重影响外观一致性。

1. PC料的特性与蛇形纹的关联

PC材料具有高透明度、高冲击强度及耐高温特性，但其熔体黏度较高，流动性相对较差。在注塑过程中，若工艺参数或模具设计不当，PC熔体易因剪切速率突变形成“非喷泉流动”，导致PC料蛇形纹产生。

2. 蛇形纹与其他缺陷的区分

需注意PC料蛇形纹与冷料纹、喷射痕的区别：

蛇形纹：因熔体喷射后未及时贴合模壁，形成连续蛇形轨迹。

喷射痕：熔体高速冲击型腔后直接冷却，形成放射状纹路。

冷料纹：由低温熔体前锋未充分融合导致。

二、注塑件表面蛇形纹成因分析

注塑件表面蛇形纹成因复杂，需从模具结构、工艺参数、材料特性三方面综合考量。

1. 模具设计缺陷

浇口尺寸过小或位置不当：若浇口直接对准型腔开放区域，熔体从狭小浇口高速射出后失去约束，形成蛇形流动。

浇口类型不匹配：侧浇口设计易引发喷射，而扇形浇口或搭接浇口可引导熔体平稳填充。

2. 工艺参数设置不合理

射出速度过快：高速射胶导致熔体未接触模壁即喷射至远端，形成蛇形轨迹。

料温或模温过低：低温下PC熔体黏度更高，流动性恶化，加剧喷射效应。

3. 材料特性影响

PC流动性差异：不同牌号的PC材料流动性不同，高流动性材料更易因高速射出产生蛇形纹。

熔体温度波动：料筒温度不均导致熔体前锋温度差异，影响流动稳定性。

三、PC料出现蛇形纹怎么办？

针对PC料出现蛇形纹怎么办的问题，需从模具优化、工艺调整、材料适配三方面制定解决方案。

1. 模具结构优化

浇口设计改进：

增大浇口厚度至产品壁厚的1/2~2/3，避免熔体喷射。也可采用扇形浇口或潜伏式浇口，引导熔体分层填充。

增设阻碍结构：在浇口附近设置针状或平面障碍物，强制熔体减速并贴合模壁。

2. 注塑工艺调整

多段射速控制：

降低浇口位置的射速至30%以下，后续阶段逐步提速。

结合保压压力补偿，确保熔体平稳填充。

温度参数优化：

提高模具温度至80~100℃，减少熔体前锋冷却速率。

适当提升料筒温度（280~320℃），降低熔体黏度。

3. 材料与设备适配

选用低流动性PC牌号：降低熔体流动速率（MFR），减少喷射风险。

升级注塑机精度：采用高响应伺服系统，实现射速精准控制（如最低射速≤2%）。

四、典型案例与预防措施

案例1：汽车灯罩PC件蛇形纹改善

某企业生产透明PC灯罩时，浇口附近频繁出现蛇形纹。经分析发现浇口厚度仅为0.4mm，且采用侧浇口设计。通过将浇口厚度增至1.2mm并改为扇形浇口，同时将射速由80%降至25%，最终消除缺陷。

预防措施总结

设计阶段模拟验证：使用Moldflow分析熔体流动路径，预测喷射风险区域。

工艺参数标准化：建立不同PC牌号的工艺参数数据库，减少试模成本。

五、结语

PC料蛇形纹的解决需要系统性思维，结合模具设计、工艺优化与材料科学。通过精准控制注塑件表面蛇形纹成因，并落实PC料出现蛇形纹怎么办的解决方案，可显著提升制品良率与市场价值。未来，随着智能化注塑设备的普及与模拟技术的发展，蛇形纹等外观缺陷的管控将更加高效精准
