尼龙加玻纤耐高温多少度,出现油印和亮印怎么办

尼龙加玻纤材料因其优异的机械性能和耐热性能，在工业领域得到了广泛应用。而在实际应用中，尼龙加玻纤耐高温度以及加玻纤材料出现油印和亮印等问题，常常困扰着工程师和制造商。本文将围绕这两个关键点，深入探讨尼龙加玻纤的耐高温性能及其常见问题的解决方案。

一、尼龙加玻纤耐高温多少度？

尼龙加玻纤材料是通过在尼龙基体中添加玻璃纤维来增强其机械性能和耐热性能。尼龙本身的热变形温度（HDT）通常在60-80摄氏度之间，但加入玻纤后，其耐高温性能显著提升。

1. 尼龙6加玻纤：尼龙6是一种常见的尼龙类型，加入30%玻纤后，其热变形温度可提升至200摄氏度左右。这种材料在高温环境下仍能保持较好的机械强度和尺寸稳定性，适用于汽车发动机部件、电器外壳等。

2. 尼龙66加玻纤：尼龙66的耐热性优于尼龙6，加入30%玻纤后，其热变形温度可达到220-240摄氏度。这种材料常用于制造需要长期在高温环境下工作的零部件，如电子接插件、轴承等。

3. 高温尼龙加玻纤：一些特殊的高温尼龙，如PPA（聚邻苯二甲酰胺），加入玻纤后，其热变形温度可超过280摄氏度。这种材料适用于航空航天、石油化工等对耐热性要求极高的领域。

综上所述，尼龙加玻纤耐高温多少度取决于具体的尼龙类型和玻纤含量。一般来说，尼龙6加玻纤的热变形温度在200摄氏度左右，尼龙66加玻纤在220-240摄氏度，而高温尼龙加玻纤则可超过280摄氏度。

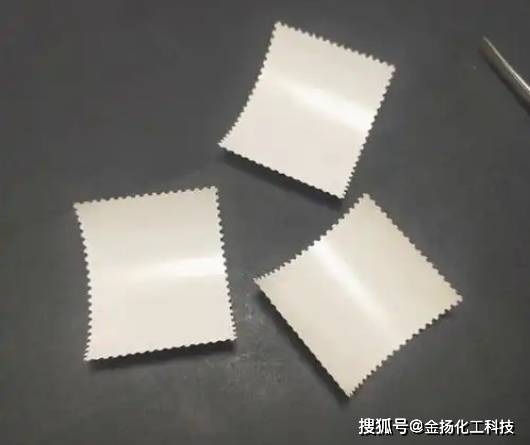

二、加玻纤材料出现油印和亮印怎么办？

在尼龙加玻纤材料的加工和使用过程中，常常会出现油印和亮印问题。这些问题不仅影响产品的外观，还可能影响其性能。以下是一些常见的解决方案：

1. 优化模具设计和表面处理：

模具表面抛光：模具表面的粗糙度对产品的外观有直接影响。通过对模具进行精细抛光，可以减少油印和亮印的产生。

使用脱模剂：选择合适的脱模剂，并控制其用量，可以有效防止产品在脱模过程中产生油印。过多的脱模剂会导致油印，而过少则可能造成脱模困难。

2.调整注塑工艺参数：

注塑温度和压力：过高的注塑温度和压力会导致材料在模具中流动不均匀，从而产生油印和亮印。通过调整注塑温度和压力，可以优化材料的流动性和填充效果，减少缺陷的产生。

保压时间：适当的保压时间可以确保材料在模具中充分冷却和固化，避免因冷却不均而产生的亮印。

3.材料改性：

添加润滑剂：在尼龙加玻纤材料中添加适量的润滑剂，可以改善材料的流动性和脱模性，减少油印和亮印的产生。

使用相容剂：相容剂可以提高尼龙与玻纤之间的结合力，减少玻纤在材料中的团聚，从而改善产品的外观和性能。

4. 后处理：

抛光处理：对于已经产生的油印和亮印，可以通过抛光处理来改善产品的表面质量。抛光可以去除表面的微小缺陷，使产品表面更加光滑。

喷涂处理：在某些情况下，可以通过喷涂一层薄薄的涂料来掩盖油印和亮印。这种方法虽然不能从根本上解决问题，但在外观要求较高的场合仍然有效。

5. 质量控制：

严格的质量检测：在生产过程中，通过严格的质量检测，可以及时发现和处理油印和亮印问题。常用的检测方法包括目视检查、光学显微镜观察等。

过程和分析：对生产过程中的各项参数进行记录和分析，可以找出导致油印和亮印的原因，从而采取相应的改进措施。
